一、概述

3DY-1800/50型三缸電動試壓泵(以下簡稱泵)，采用進口意大利AR高速陶瓷柱塞不銹鋼泵頭，具有體積小、結構緊湊、效率高。最適宜于高壓大型壓力容器,管線鋪設作水壓、密封、強度試驗。試驗介質為常溫清水，溫度為5-60度，也可以用乳化液、或運動粘度不超過45mm2/s與水相近的中性油品。

二、基本參數

三、結構特點

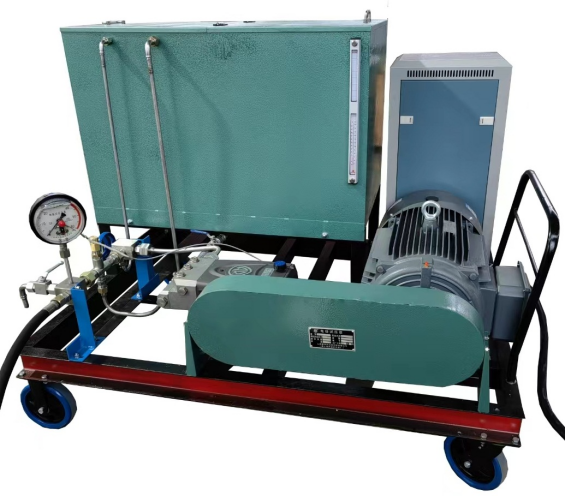

本泵主要由電機、泵頭、電控箱、壓力表、保壓閥、卸壓閥、安全溢流閥、水箱、底盤、等組成

電機的啟動運行，是采用在線軟啟動器進行的。它具有欠壓、過壓、缺相、短路、過載、過熱等保護。

泵頭采用臥式三柱塞泵型式，由電機通過3V皮帶，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內工作。這樣，試驗介質通過吸入、排出閥，形成高壓液體排出。

泵頭的排出口設置有手動泄壓閥，在長時間保壓時可卸除泵端壓力，在保壓時泵處以卸載狀態。

安全溢流閥，用于調節泵的輸出壓力及泵的安全保護作用，出廠時調定在額定壓力下。

在安全溢流閥出口集成有保壓閥，當被試驗件達到試驗壓力值后，停機,該閥自動將試驗回路與泵截斷進行保壓。

保壓閥出口與四通相連，四通上端裝有電接點壓力表，以示試驗壓力，和自動停機保壓。四通右端為泵的出口，M30×1.5外螺紋，出口接頭內設置有泄壓回流過濾網，以防泄壓回流帶回泥沙和雜質。損壞泵組閥系統。四通前端為手動高壓球型大通徑泄壓閥，以滿足大型壓力容器快速泄壓。

四、使用方法

㈠準備工作

1、安裝好壓力表，表盤向操作者方向，利于觀察，并插好電接點插頭。電接點壓力調定方法：壓下電接點壓力表中心旋鈕拔動下線針，使其對準要試驗的壓力刻度，上線針不用。

2、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。

3、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油尺的油線上。潤滑油加注AN30-46號機油.

4、檢查水箱清潔與否，并加滿試驗介質，切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。

5、檢查各連接部位和壓緊螺塞是否緊固。

㈡、起動運轉

1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。

2、用高壓軟管將被試容器與泵的排出口連接起來，大型壓力容器，在試驗前先用試驗介質灌滿，小型壓力容器,為了利于升壓和保壓，最好在試驗回路中配置一個足夠容量的(不小于100L)蓄能容器?；?qū)⒈辉嚾萜鞔悠饋怼?/span>

3、本泵有兩種試驗方法：一種是手動試壓，一種自控試壓，用轉換開開關進行選擇，如圖5，一般試車用手動，壓力試驗用自動。起動電動機，泵開始正常工作， 被試容器進行充水，充滿水后，壓力徐徐上升止規定的試驗壓力，自動停機保壓到要求時間。

4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開卸壓閥卸除回路壓力。

㈢、在運轉過程中注意事項

1、試驗壓力不允許超過泵的額定工作壓力。

2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

3、小型壓力容器升壓速度過快，由于機械慣性，容易過壓，應采取調定溢流閥最高限定壓力，來控制過壓。

4、試壓泵在運轉過程中應無噪聲雜音。

5、潤滑油允許溫升≤45oC。

6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。

7、在環境溫度0oC以下使用時，應考慮采取防凍錯施。

五、可能發生故障及解決方法

六、維護保養

1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油通常選用：AN30～46號（夏季AN46號，冬季AN32號）。新泵第一次使用應在累計50小時內換油，以后每500小時換油一次。同時應清洗曲軸箱。

2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗介質。

3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。

4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。

5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油或柴油。
