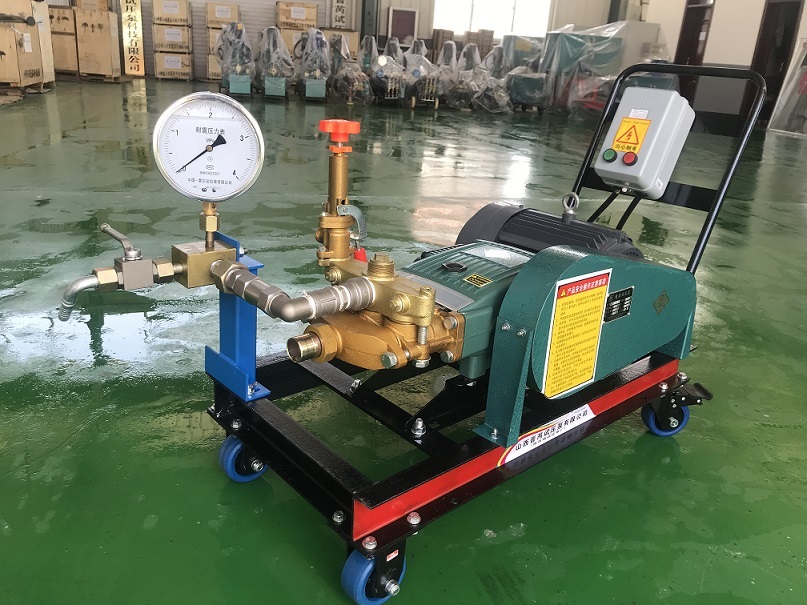

3D-SY型低壓大流量電動試壓泵,泵頭柱塞采用陶瓷柱塞，經久耐用，故障率更低，流量更大，檢修更方便，效率更高,而且整體結構緊湊、便于移動，壓力還可任意調節。最適宜于鍋爐、管道工程按裝等大型低壓壓力容器，進行水壓、密封、強度試驗。試驗介質為清水、乳化液、或運動粘度不超過45mm2/s油品。

一、產品結構

       泵頭采用臥式陶瓷三柱塞泵型式，由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動，并帶動柱塞在液缸內工作。這樣，工作介質通過吸入、排出閥，形成高壓液體排出。

       在泵頭的左端設置有調壓溢流閥，用于調節泵的排出壓力，也可作為定壓閥，恒定系統壓力。

       排出端還設置有保壓閥，當被試驗件達到試驗壓力值后，停機，該閥自動將試驗回路與泵截斷進行保壓。

       排出口上端裝有壓力表，以示試驗壓力。

       壓力表前端設置有泄壓閥在保壓試驗結束后，卸除回路壓力?；蛞蛘`操作，壓力升過規定值，可打開泄壓閥卸除部分壓力，用點動開關升止規定值。在排出口，連接排出管接頭內設置有泄壓濾網，以過濾從被試容器泄壓反流回來的泥沙。

二、定制款

       3 D －SY系列低壓大流量管道試壓泵，可在標準產品基礎上定制加裝水箱、防爆、自控等功能。對于自控型的電動試壓泵，泵在使用前，只需在電接點壓力表上設定上限壓力值，然后按手動按鈕啟動試壓泵，可以扭動溢流閥手柄調節升壓速度，當壓力達到事先設定的上限目標值時，試壓泵會自動停機進入保壓狀態，可通過壓力表實時觀察壓力變化情況，當保壓時間到可打開試壓泵手動泄壓閥卸除壓力，試壓完畢。試壓泵本身不帶單獨壓力自控裝置功能，用戶可選擇性采購。
