一、3DY-15KW高壓大流量電動試壓泵結構特點

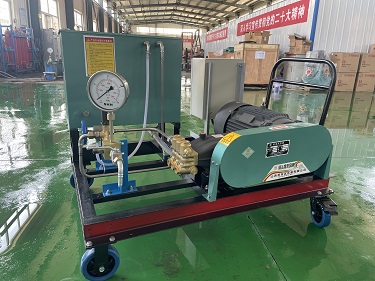

     此電動試壓泵主要由電機、電柜、壓力表、泵頭、保壓閥、調壓閥、底盤、水箱、排出管等組成。

泵頭采用臥式三柱塞泵型式，由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內工作。這樣，試驗介質通過吸入、排出閥，形成高壓液體排出。

泵頭的排出口（泵頭的左側），通過高壓彎管與壓力控制系統連接。

在壓力控制系統的左側，設置有安全閥（開啟壓力出廠時校準在1.15-1.25倍額定工作壓力內），用來保護試壓泵，防止超壓，用戶不要隨意調整；前端設置有泵泄壓閥，在長時間保壓時卸載泵的壓力。

安全閥右端連接調壓溢流閥，以設置壓力試驗最高限壓，調壓閥出口設置有保壓閥，當被試驗件達到試驗壓力值后，停機,該閥自動將試驗回路與泵截?cái)噙M(jìn)行保壓。

排出口的上端裝有壓力表，以示試驗壓力，為防止泵的脈動壓力和被試件爆破壓力突降，影響表的讀視，表下部設有阻尼裝置。排出口右側設置有泄壓閥，用于試驗完畢后卸除回路壓力。在泵出廠時，帶有一段泄壓回流管，可以接在水箱的回流接頭上，如若水質不好就直接放掉。在泄壓時為防止從被試件返回的泥砂，在泵出口接頭內設有過濾網，用戶無需清理，在再次試壓時排出的水流可以沖刷掉。

  泵的起動運轉，利用電磁起動器進行操作。設置有起動和停止按鈕。

二、使用方法

 ㈠準備工作

    1、安裝好壓力表，表盤向操作者方向，利于觀察。

     2、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。

       3、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油尺的油線上。潤滑油加注AN30-46號機油.                                          4、檢查水箱清潔與否，并加滿試驗介質，也可以把水箱與自來水連接起來（水箱的左上角進口），切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。

      5、檢查各連接部位和壓緊螺塞是否緊固。

㈡、起動運轉

             1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。

   2、用高壓軟管將被試容器與泵的排出口連接起來，大型壓力容器，在試驗前先用試驗介質灌滿，小型壓力容器,為了利于升壓和保壓，最好在試驗回路中配置一個足夠容量的(不小于100L)蓄能容器如圖4?；?qū)⒈辉嚾萜鞔悠饋怼?/span>

3、起動電動機，泵開始正常工作， 被試容器進行充水，充滿水后，壓力徐徐上升止規定的試驗壓力，停機保壓到要求時間。

4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開卸壓閥卸除回路壓力。

㈢、在運轉過程中注意事項

1、試驗壓力不允許超過泵的額定工作壓力。

2、試壓泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。

4、泵在運轉過程中應無噪聲雜音。

5、潤滑油允許溫升≤45oC。

6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。

7、在環境溫度0oC以下使用時，應考慮采取防凍錯施。
