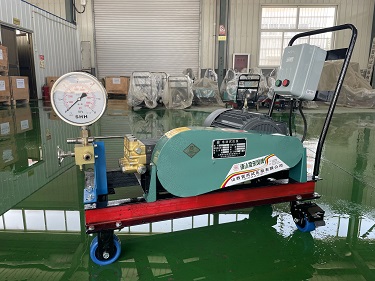

3D-SY5.5型系列電動試壓泵，采用高速陶瓷進口柱塞泵頭，具有體積小、結構緊湊、便于移動。有三種規格可供選擇。最適宜于壓力容器制造、管道工程按裝等大型壓力容器，進行水壓、密封、強度試驗。試驗介質為清水、乳化液、或運動粘度不超過45mm2/s油品。

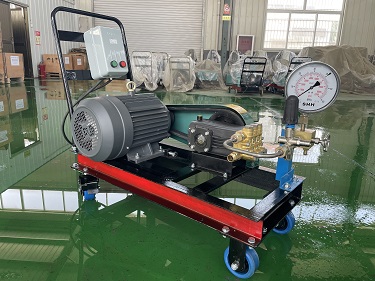

   3D-SY5.5型系列電動試壓泵主要由底盤、電機、電磁起動器、泵頭、保壓閥、泄壓閥、吸入排出膠管等組成。泵頭采用臥式陶瓷三柱塞泵型式，由三相電機通過3V皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動，并推動柱塞在液缸內工作。這樣，工作介質通過吸入、排出閥，形成高壓液體排出。

在泵頭的左端排出口，通過U型管與安全溢流閥連通，用于泵的安全保護作用，也可作為調壓閥，調定系統的最高壓力。

安全溢流閥的右端還設置有保壓閥，當被試驗件達到規定試驗壓力值后停機，該閥自動將試驗回路與泵截斷進行保壓。

保壓閥的右端設置有泄壓閥，在保壓試驗結束后，卸除回路壓力?；蛞蛘`操作，壓力升過規定值，可打開泄壓閥卸除部分壓力，用點動開關升止規定值。

泄壓閥上端裝有壓力表，以示試驗壓力。泵的起動運轉是利用電磁起動器進行操作，設置有起動和停止按鈕。
