3DY-7.5KW160MPa超高壓電動試壓泵計算機控制試壓系統技術方案

一、電動試壓泵設備的使用條件：

1、電動試壓泵設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；
2、電動試壓泵環境溫度：-25℃~42℃；
3、電動試壓泵試驗介質: 水或濃度較低的油類，如使用環境在零度以下請自行選用防凍介質；
4、電動試壓泵設計耐壓: 160MPa（160MPa電動試壓泵）；
5、電動試壓泵測試溫度：根據實際使用環境及介質溫度；
6、電動試壓泵壓力測量精度：精準度為滿量程FS0.25%；
7、電動試壓泵本系統采用160MPa精度為FS0.25%的壓力傳感器；
8、電動試壓泵本系統的整體控制精度為FS0.3-0.5%；
9、電動試壓泵電源：AC380/220V,50Hz；
10、電動試壓泵相對空氣濕度要求：≤70-90%。


本套設備根據客戶實際技術要求非標制作：
其中參考試壓泵執行標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等；
GB-T9234-1997機動往復泵；
GBT 7784-2006 機動往復泵試驗方法。

二、試壓泵設備配置部分技術參數及詳細功能描述:
1、設備概述：本設備根據需方技術要求非標制作：

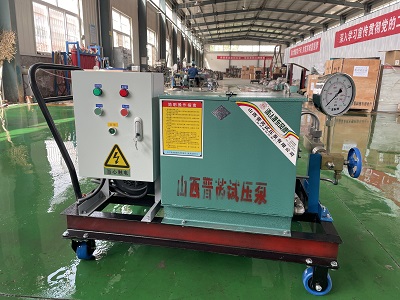

        設備主體由3DY125/160MPa型電動試壓泵（撬裝上含200MPa氣動泄壓閥組）及計算機操作臺（含試壓泵控制系統）兩部分組成。3DY125/160MPa高壓電動可以用計算機控制系統來控制，計算機操作臺有手動自動切換的功能，如果自動部分失靈，可使用手動完成試壓試驗。也可通過遠程控制電動試壓泵，電動試壓泵脫離試壓泵控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。電動試壓泵通過高壓膠管與被測管匯閥門相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。
        本試壓泵控制系統中試壓泵氣控泄壓閥組，采用高壓氣控平板閥與高壓?jiǎn)蜗蜷y以及高壓截止閥，從而保證了整個系統的測試精度，保壓精度以及將自然壓降減至更低，從而實現了整個系統的相對“零泄漏”。
本測試系統配有試壓泵智能語音播報系統，采用語音標準為支付寶到帳語音相同的語音播報系統（如：支付寶到帳12元；實際播報為：現在壓力12兆帕），在試壓過程中實時播報試壓泵當前壓力及保壓時間到請卸壓等試壓過程操作提醒，實時語音提醒試壓過程中的壓力狀態變化，讓您試壓工作輕松省力省時省心！

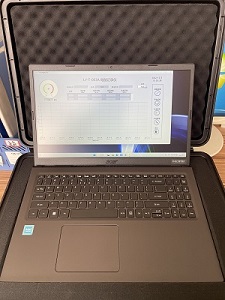

       本控制系統可在計算機軟件上開泵并可以設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力曲線，保壓時間到自動泄壓，自動保存數據，根據現場試驗需要生成報表。在試壓過程中可以任意升壓、保壓、泄壓，通過試壓泵智能控制系統可在計算機軟件上設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓，自動彈出對話框要求保存數據（因?yàn)橛袝r(shí)候試驗數據保不保存需要人為判定），根據現場試驗需要生成報表。
       本綜合測試系統的軟硬件具體配置及功能是根據客戶技術要求非標設計制作，具體功能請參考客戶技術要求，這里就不再一一描述，雙方以最終技術協議為準。
注：非標設備在現場安裝調試時會出現很多和技術協議細節不同的問題，特別是操作軟件方面更需要雙方在安裝調試時，根據實際情況修改軟件細節功能，包括具體操作界面、具體功能顯示參數設定壓力顯示試壓報表等等確定設備最終功能。
       本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和試壓泵泄壓閥組里氣控高壓平板閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護,如果試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除試樣及設備內部壓力。
